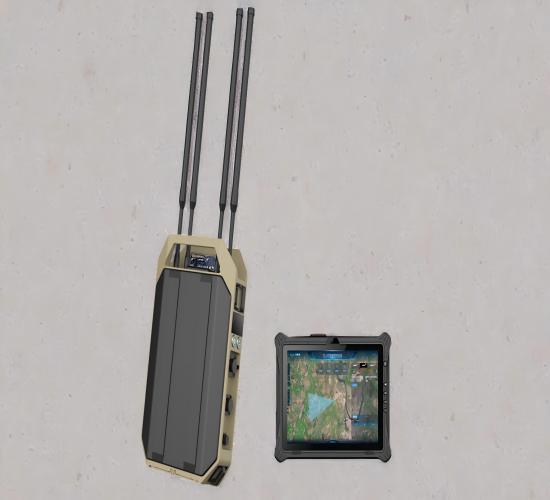

Sistema Anti-Drone de Rastreamento de Espectro Completo de 12Kkm - Edição de Evidência em Vídeo

Ⅰ. Visão Geral do Produto

Este dispositivo integra detecção de espectro completo, posicionamento de drones e pilotos, captura e armazenamento de vídeo FPV. É capaz de identificar com precisão quadricópteros, drones de asa fixa, tipos DlY e drones FPV em ambientes eletromagnéticos complexos e fornece alertas sonoros, visuais e de vibração. É usado principalmente em cenários como patrulhas de rotina, proteção de ativos críticos, operações de equipe e investigação e coleta de evidências.

Ⅱ. Características do Produto

1. Detecção de Banda Completa:

Cobre a banda de frequência completa de 70 MHz a 6,2 GHz.

2. Cobertura da Banda FPV:

Cobertura completa da transmissão de vídeo analógico de 300 MHz a 6,2 GHz.

3. Posicionamento de Precisão:

Monitora informações multidimensionais de drones, incluindo localização (latitude e longitude, azimute), velocidade, trajetória de voo e posição do controle remoto (latitude e longitude, azimute).

4. Interceptação de Vídeo:

Capaz de interceptar todas as transmissões de vídeo analógicas para analisar intrusões FPV e dinâmicas em tempo real da "perspectiva em primeira pessoa".

5. Capacidade de Detecção Superior:

A faixa de detecção e descriptografia pode atingir até 12 km.

6. Notificação de Alarme Multi-Extremidade:

Envia informações de alarme para vários dispositivos móveis, permitindo a colaboração da equipe e uma resposta eficiente

Ⅲ. Análise de Recursos

1. Quatro Modos de Detecção e Análise

Detecção de Espectro + Descriptografia DID + Descriptografia RID + Detecção de Transmissão de Vídeo FPV

2. Interceptação de Vídeo FPV em Tempo Real

Detecção de Transmissão de Vídeo de Banda Completa: Exibe vídeo em tempo real com latência "0".

3. Identificação e Localização de Longa Distância

Faixa de Detecção e Descriptografia: Até 12 km+ (verificado por vários testes de campo).

4.Cinco Métodos de Uso Diversos

Mochila + Portátil + Montagem em Tripé + Montado em Veículo + Instalação Permanente

5.Notificação de Alarme Multi-Extremidade

Suporta exibição em tablet e controle do dispositivo. As informações de alarme são enviadas para aplicativos móveis (vários dispositivos) ou centros de comando via rede local/nuvem.

Ⅳ. Especificações do Produto

1. Tipos de Identificação:

Cobre drones convencionais como DJI, Autel, Hubsan, bem como drones de corrida FPV e drones DIY, representando 98% dos drones no mercado.

2. Faixa de Frequência:

Suporta varredura personalizável de 70 MHz a 6,2 GHz (bandas de detecção padrão: 400 MHz, 800 MHz, 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz; outras bandas podem ser configuradas pelo usuário).

3. Detecção de Transmissão de Vídeo FPV:

Suporta a detecção de todas as transmissões de vídeo analógicas na banda de 300 MHz a 6 GHz (personalização do usuário suportada).

4. Modelos de Drones para Localização:

Série completa de drones DJI, modelos selecionados de drones Autel.

Ⅴ. Especificações do Produto

Ⅵ. Recursos de Software do Produto

1. Recepção do Sinal de Alarme: O tablet fornece um sinal de alarme sonoro ao receberum alarme do dispositivo host (pode ser desativado manualmente).

2. Localização do Drone: Capaz de localizar a posição dos drones.

3. Localização do Piloto: Capaz de localizar a posição do operador do drone.

4. Número de Série Único: Pode identificar o número de série único dos drones.

5. Lista de Permissões e Lista de Bloqueios: Drones com números de série exclusivos podem ser adicionados a uma lista de permissões; o sistema emitirá um alarme automaticamente quando drones que não estiverem na lista de permissões forem detectados.

6. Rastreamento de Trajetória: Pode exibir várias trajetórias de voo de drone simultaneamente.

7. Mapa Eletrônico: Apresenta recursos de mapa eletrônico online e offline.

8. Reprodução de Trajetória: Capaz de reproduzir trajetórias de voo.

9. Consulta de Registro Histórico: Permite consultar e baixar registros históricos (logs de detecção).

10. Interface de Falsificação de Navegação: Equipado com uma interface reservada parafalsificação de navegação.

11. Modo de Operação: Suporta implantação local e na nuvem (com atualização futura para a nuvem).

12. Acesso Multi-Dispositivo: Capaz de suportar o acesso de vários dispositivos.

13. Visualização de Vídeo em Tempo Real: Capaz de exibir feeds de vídeo em tempo real.

Ⅶ. Recursos de Hardware do Produto

1. Dimensões do Dispositivo: Aproximadamente 343 mm × 230 mm × 86 mm (C × L × A).

2. Bateria: Removível, com capacidade de 25Ah; dimensões 65 mm × 73 mm × 148 mm.

3. Interface de Atualização para Placas Adicionais (USB).

4. Interface de Carregamento (usando uma estrutura especial de plugue de aviação).

5. Design à prova d'água da estrutura do dispositivo, classificação IP66.

6. Função de posicionamento GPS.

7. Função de montagem em tablet; suporta o uso de um tablet montado no dispositivo.

8. Suporta várias formas de uso, incluindo mochila, fixo e montado em veículo.

9. A mochila possui compartimentos para antenas e armazenamento de tablet.

10. Função de exibição do nível da bateria (contador de Coulomb).

11. Função de rede RJ45.

12. Função de rede 4G integrada (internacional e doméstica).

Ⅷ. ProdutoLista de Dispositivos

Ⅸ. ProdutoInterface de Operação

Ⅹ. Cenários de Aplicação
