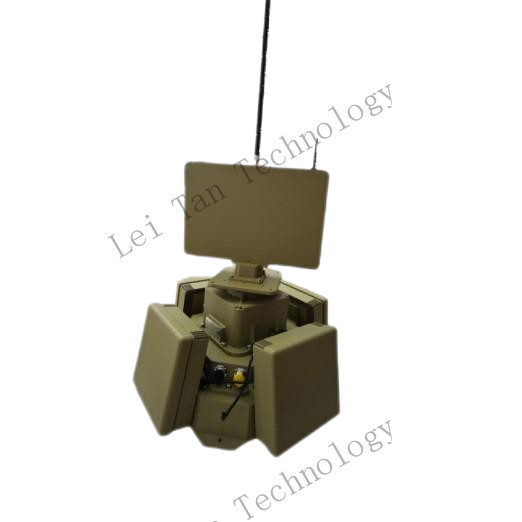

Sistemas de radar de formação de feixe adaptativo e resistência a interferências
ⅠDescrição do produto
O Sistema de Radar Adaptativo de Formação de Feixe e Resistência a Interferências é uma solução de ponta concebida para proporcionar uma clareza e precisão de sinal incomparáveis na detecção, rastreamento,e neutralizar veículos aéreos não tripulados (UAV)Como parte do avançado sistema anti-drone, esta tecnologia de radar é projetada para enfrentar as crescentes ameaças representadas por atividades maliciosas ou não autorizadas de drones em áreas críticas, como aeroportos,bases militares, centrais elétricas e locais de eventos públicos.
Este sistema de radar de última geração opera com base nos princípios da formação de feixe digital e resistência à interferência adaptativa.permitindo-lhe manter um desempenho óptimo mesmo em ambientes eletromagnéticamente desafiadoresCom a sua capacidade de ajustar dinamicamente os padrões do feixe e suprimir a confusão, o sistema garante a detecção fiável de pequenas, baixas altitudes,e alvos de drones de alta velocidade que os radares convencionais muitas vezes perdem.
O sistema constitui o componente principal de detecção da solução anti-drone, trabalhando em integração perfeita com análise de espectro, engano,e módulos de interferência para criar uma defesa abrangente de várias camadas contra ameaças de dronesAs suas capacidades avançadas de processamento de sinais permitem uma classificação precisa dos alvos, permitindo aos operadores distinguir entre diferentes tipos de drones e avaliar com precisão as ameaças potenciais.
ⅡCaracterísticas do produto
1Tecnologia de Formação de Feixe Adaptativa Avançada
O sistema utiliza a tecnologia digital de formação de feixe (DBF) que permite o ajuste dinâmico dos padrões de radiação em tempo real.Isto permite focar com precisão a energia do radar em alvos de interesse, minimizando a interferência de outras direções, melhorando significativamente a precisão e a distância de detecção.
2- Resistência superior a interferências.
Equipado com sofisticados algoritmos de filtragem adaptativa, o radar pode suprimir eficazmente várias formas de interferência, incluindo interferência intencional, ruído atmosférico,e desordem resultante de objetos no solo ou fenômenos meteorológicosIsto garante uma operação fiável em ambientes eletromagnéticos complexos.
3.Detecção de alvos de alta sensibilidade
A cadeia avançada de processamento de sinal do sistema, com detecção adaptativa de alvos em movimento e supressão de desordem Doppler,permite a detecção de pequenos alvos de secção transversal por radar (RCS), como drones comerciais e construídos sob medida, a distâncias operacionais de até 7.5 km.
4Tecnologia T/R digital completa
Utilizando alta integração de RF e co-design digital,O sistema atinge uma clareza e estabilidade excepcionais do sinal, mantendo dimensões físicas compactas adequadas para implantações fixas e móveis..
5Capacidade de rastreamento de vários alvos
O radar pode rastrear simultaneamente vários alvos de drones, fornecendo dados contínuos de posição, velocidade e trajetória para apoiar a avaliação de ameaças e decisões de resposta.
6Operação em todos os climas.
Projetado para funcionar de forma fiável em diversas condições ambientais,O sistema funciona eficazmente numa faixa de temperatura de -40°C a 55°C e cumpre as normas de proteção IP65 contra a entrada de poeira e umidade.
7. Classificação automática de alvos
Incorpora algoritmos inteligentes que analisam os resultados dos radares para classificar os drones detectados por tipo e nível de ameaça potencial, reduzindo a carga de trabalho do operador e melhorando os tempos de resposta.
Ⅲ. Funções do produto
|
Indicadores funcionais
|
Desempenho principal
|
|
Configuração de detecção do sistema
|
Faixa de operação do radar
|
5400-5600 MHz (banda ISM isenta de aplicação pela União Internacional de Telecomunicações)
|
|
Banda de detecção do espectro
|
Banda completa de 20 MHz a 6 GHz
|
|
Alcance operacional
|
Distância de identificação: ≥ 5 km (capaz de identificar marcas e modelos de drones)
|
|
Distância de detecção: ≥ 7,5 km (detecta drones na base de dados e aqueles que utilizam protocolos de comunicação não baseados em bases de dados)
|
|
Distância de detecção de voos não autorizados: ≥ 2 km (detecta todos os drones, incluindo FPV e voos não autorizados)
|
|
Taxa de êxito da detecção
|
99%
|
|
Quebra-cabeça do protocolo
|
LightBridge1, LightBridge2; OcuSync; WIFI e protocolos variantes WIFI
|
|
Engano de aquisição
|
Frequência do engano
|
GPS-L1
|
|
Faixa de engano
|
3 km (regulado)
|
|
Supressão de interferências
|
Bandas de interferência
|
840-868 MHz(controle de voo e transmissão de vídeo)
|
|
902-928 MHz(controle de voo e transmissão de vídeo)
|
|
1560-1620 MHz(navegação)
|
|
2400-2500 MHz(controle de voo e transmissão de vídeo)
|
|
5150-5850 MHz(controle de voo e transmissão de vídeo)
|
|
Alcance operacional
|
1000 m
|
ⅣEspecificações do produto
|
Indicadores de parâmetros
|
|
Dimensões (quando implantadas)
|
≤1500 mm×1500 mm×2800 mm
|
|
Peso
|
≤ 25 kg (equipamento)
|
|
Temperatura de funcionamento
|
- 40°C55°C
|
|
Temperatura de armazenamento
|
- 45°C65°C
|
|
Classificação de protecção
|
Ip65
|
|
Umidade de funcionamento
|
≤95%
|
|
Interface de dados
|
RJ45
|
|
Interface de alimentação
|
Voltagem: AC 180V-250V
|
|
Potência: ≤ 100 W (modo de detecção), ≤ 600 W (modo de contramedida)
|
|
Tempo de instalação
|
≤15 minutos.
|
|
Embalagem
|
2 casos
|
|
Funções da plataforma
|
Detecção em tempo real, alarme, contramedidas automáticas, contramedidas manuais, mapeamento SIG, armazenamento de dados, consulta de eventos
|
V. Tamanho do produto
