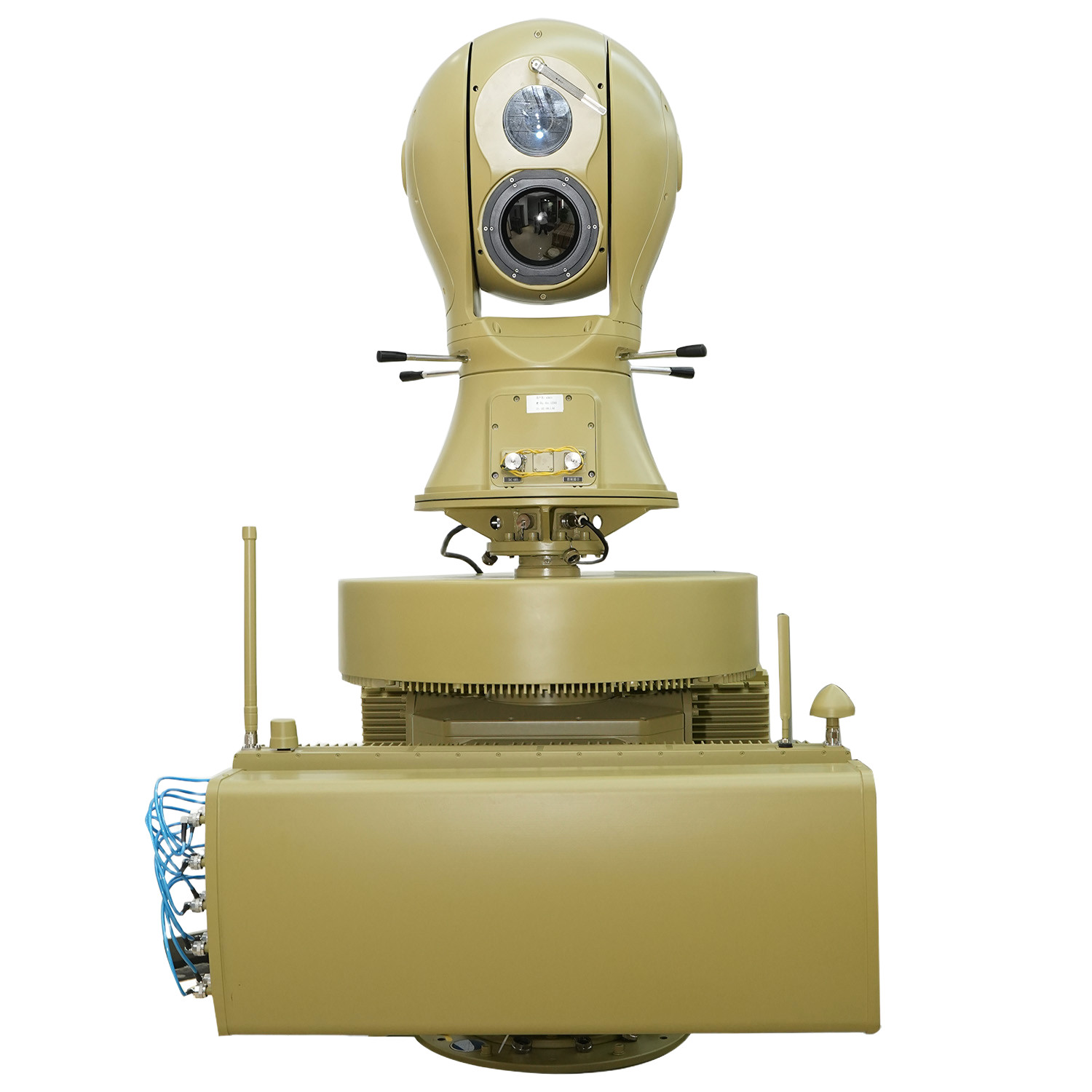

Radar Espectro Fotoelétrico Radar de Rastreamento Sistema Defensivo Multinível de Resposta a Ameaças
ⅠDescrição do produto
O Radar Integrado, Sistema de Defesa de Radar de Rastreamento Fotoelétrico do Espectro (IRSPT-RDS) é uma solução de defesa multi-sensor de ponta projetada para detectar, rastrear,e neutralizar uma ampla gama de ameaças em tempo realCombinando radar avançado, análise de espectro e tecnologias de rastreamento fotoelétrico, este sistema fornece uma compreensão abrangente da situação e capacidades de resposta rápida para militares,Segurança interna, e protecção de infra-estruturas críticas.
O IRSPT-RDS integra radar de alto desempenho para detecção de longo alcance, monitoramento eletrónico do espectro para inteligência de sinais (SIGINT),e rastreamento eletro-óptico/infravermelho (EO/IR) de alta resolução para direcionamento de precisãoA sua arquitetura modular permite uma integração perfeita com as redes de defesa existentes, garantindo a interoperabilidade com os sistemas de comando e controlo (C2).
Construído para resposta a ameaças de vários níveis, o sistema classifica automaticamente as ameaças com base na gravidade e implementa contramedidas apropriadas, desde interferência eletrônica até interceptores de morte dura..Quer seja enfrentando drones, mísseis ou ataques hostis de guerra eletrônica (EW), o IRSPT-RDS garante um desempenho de defesa ideal em ambientes operacionais complexos.
ⅡCaracterísticas do produto
1Tecnologia de fusão multi-sensor
Detecção por radar: radar AESA de alta resolução para cobertura de 360°.Monitorização do Espectro: Análise de sinal em tempo real para detectar e classificar ameaças baseadas em RF. Rastreamento fotoelétrico: câmeras EO / IR com reconhecimento de alvo alimentado por IA para rastreamento de precisão.
2Resposta adaptativa à ameaça.
Classificação automática de ameaças: algoritmos baseados em IA avaliam os níveis de ameaça (baixo, médio, alto).Contramedidas dinâmicas: ajusta as estratégias de resposta, incluindo a morte suave (intercepção) e a morte dura (intercepção).
3Capacidade de Guerra Centrada na Rede
Integração C2 perfeita: compatível com redes de defesa padrão da OTAN.Partilha de ligações de dados: troca de dados de ameaças em tempo real com sistemas aliados.
4. Alta mobilidade e rápida implantação
Projeto modular: pode ser montado em veículos, em navios ou instalado em locais fixos.Instalação rápida: totalmente operacional em minutos após a implantação.
5Operação em todos os climas e terrenos.
Resistência a intempéries: Funções em condições extremas (chuva, nevoeiro, tempestades de areia).EMI/EMP endurecido: resistente a interferências eletrónicas e ameaças cibernéticas.
Ⅲ. Funções do produto
1Detecção por radar.
Vigilância de longo alcance: detecta ameaças aéreas e terrestres a até 200 km.Multi-Target Tracking: Simultaneamente rastreia 500+ alvos com alta precisão.Detecção de alvos observáveis: Capaz de identificar aeronaves furtivas e pequenos drones.
2Monitoramento de Espectro de Guerra Eletrônica
Análise de sinais de RF: Identifica e localiza fontes de radar, comunicação e interferência.Impressões digitais automáticas de sinais: reconhece assinaturas de ameaças conhecidas (drones inimigos, sistemas EW).Engano de interferência ativa: Interrompe os sinais hostis com contramedidas adaptativas.
3Pista fotovoltaica de localização.
Imagem de alta resolução: câmaras EO/IR fornecem vigilância dia/noite.Designação de laser: guia interceptores ou armas de energia dirigida.Reconhecimento baseado em IA: Classifica alvos (UAVs, mísseis, veículos) em tempo real.
4Neutralização de ameaças de vários níveis.
Medidas de morte suave:Interferência electrónica (RF GPS spoofing).Contramedidas infravermelhas direcionadas (DIRCM).Medidas duras para matar:Integração com sistemas de defesa antimísseis.Interceptação por laser (opcional).
5. Comando de Controle (C2) Integração
Visualização de campo de batalha em tempo real: exibe dados de ameaças em um painel unificado.Protocolos de resposta automática: sequências de defesa pré-programadas para uma reação rápida.Operação remota: pode ser controlada por satélite seguro ou ligações de rádio encriptadas.
Ⅳ. Parâmetros do produto
| Indicadores funcionais |
| Configuração padrão |
UAD-XTF-PZGLE05 (radar, espectro, eletro-óptico, interferência, engano, controlador e software de gestão) |
| Distância de detecção |
≥ 5KM |
| Faixa de frequências de detecção |
70 MHz a 6000 MHz, Nota: Outras faixas de frequência podem ser personalizadas |
| Frequência enganosa |
GPS/GALILEO/GLONASS/Beidou |
| Distância enganosa |
≥ 1KM |
| Faixa de frequências de interferência |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| Parâmetros de radar |
Os parâmetros detalhados são indicados a seguir: Parâmetros de desempenho do módulo de radar |
| Parâmetros optoeletrônicos |
Parâmetros fotovoltaicos Os parâmetros pormenorizados estão listados no quadro seguinte *4 Parâmetros de desempenho do módulo fotovoltaico |
| Indicadores mecânicos |
| resistência ao vento |
10 ventos fortes |
| Temperatura de funcionamento |
- 40°C55°C |
| Temperatura de armazenamento |
- 45°C65°C |
| classificação de protecção |
IP65 |
| Umidade de funcionamento |
≤95% |
| Interface de dados |
RJ45 |
| Portão de alimentação |
Voltagem: 220V
Potência: ≤550W (Modo de detecção), ≤1950W (Modo de contramedida) |
| peso |
250 kg |
| Tamanho |
850 mmx850 mmx1700 mm |
| Características da plataforma |
Lista branca e lista negra, detecção em tempo real, rastreamento óptico, contramedidas automáticas, contramedidas manuais, mapa GIS, armazenamento de dados, consulta de eventos. |
| Parâmetros do indicador do módulo de detecção do espectro |
| Faixa de frequências de detecção |
20 MHz-6 GHz |
| Radius de detecção |
≥ 5 km |
| Identificar a distância do raio |
≥ 5 km, pode reconhecer algumas marcas e modelos de drones |
| Ângulo de detecção |
360° |
| Erro de precisão de medição angular (raiz média quadrada) |
Distância igual ou superior a 5 km ≤ 1° |
| Altitude mínima de detecção |
< 0m |
| Parâmetros do indicador do módulo de interferência |
| Faixa de frequências de interferência |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Portão de alimentação |
50 W |
| Distância de interferência |
3 km |
| Parâmetros do módulo de radar |
| Sistema de trabalho |
Sistema de matriz em fases (escaneamento por azimute+escaneamento por fase de elevação) |
| Faixa de frequências de trabalho |
Xband |
| Potência de detecção efetiva |
≥ 5,0KM (UAV) |
| ≥ 8,0 KM ((Pedestres) |
| ≥ 10,0KM (veículos) |
| ≥ 5,0KM (barcos) |
| Velocidade de detecção |
0.5m/s-83m/s |
| Precisão de azimote |
≤ 0,3° (procurar); ≤ 0,3° (pista) |
| Precisão de inclinação |
≤1,0° (procurar);≤0,5° (pista) |
| Taxa de dados |
≤ 5 s/círculo |
| Parâmetros do índice do módulo optoeletrônico |
| Distância de funcionamento |
No caso de visibilidade atmosférica ≥ 20 km, umidade ≤ 50% RH e diferença de temperatura> 6K, distância de detecção de luz visível ≥ 5000 m, distância de localização ≥ 4000 m, distância de reconhecimento ≥ 3000 m para 0.3 m × 0.3m alvos de veículos aéreos não tripulados; distância de detecção por imagem térmica ≥ 1500 m, distância de localização ≥ 1000 m, distância de reconhecimento ≥ 1000 m |
| Imagem térmica por infravermelho |
Detector: plano focal infravermelho de óxido de vanádio (VOx) não resfriado
Faixa espectral: 8 μm a 14 μm
Resolução: 640×512
NETD: seja melhor do que 30mK
Distância focal da lente: 31 a 155 mm, lente com zoom óptico contínuo 5x
Controle da lente: Zoom elétrico, focagem manual/automática
Melhoria de imagem: tecnologia de melhoria de detalhes de imagem digital SDE
Pseudo-cor polaridade: preto térmico, branco térmico e várias opções de pseudo-cor disponíveis
Ajuste de imagem: brilho, contraste, correção gama
Formato de codificação: H.264/H.265/MJPEG
Suporta uma forte função de protecção da luz |
| Luz visível de alta definição |
Sensor:1/1.8 " CMOS de nível de luz estelar da superfície alvo, conversão de cor ICR para preto
Resolução: 2688×1520
Iluminação: Cor: 0,002 Lux; Preto e branco: 0,0002 Lux
Formatos de codificação: H.264/H.265/MJPEG
Melhoria de imagem: Suporta ampla faixa dinâmica, forte supressão de luz, estabilização eletrônica de imagem, redução de ruído digital 3D e balanço de branco automático
Comprimento focal: 12,5 ̊775 mm lente de zoom elétrico de alta definição
Dehazing: Suporta deshazing óptico e eletrônico |
| Função de localização |
1. Método de rastreamento: rastreamento de hardware embutido front-end
2- Modo de localização: manual, localização automática, apoio de ligação de radar
3. Transmissão de vídeo: rastreamento digital de alta definição de luz visível/transmissão de vídeo infravermelho digital
4Função de rastreamento: integrado em vários algoritmos de rastreamento, suportando detecção de vários alvos, captura automática, zoom automático durante o rastreamento, exibição em tempo real da trajetória do alvo,anti- oclusão transitória, etc. rastreamento manual e automático, apoiando o rastreamento por ligação de radar; apoio ao reconhecimento de alvos durante o processo de rastreamento; apoio à identificação e rastreamento;Suporte ao rastreamento adaptativo da porta de ondas de ar, e o tamanho da caixa de rastreamento pode ser adaptado de acordo com o tamanho alvo.
Display de rastreamento: equipado com monitor de olho de águia de rastreamento de alvo, a posição do olho de águia pode ser ajustada arbitrariamente, suportando o visor de aumento de alvo 2, 4 e 8x |
| Análise |
1. Construído em 16Tops processador de poder de computação
2Método de implementação: módulo de análise inteligente integrado front-end
3Detecção de comportamento anormal: suporta o reconhecimento de alvos; suporta a detecção de intrusão regional, detecção de intrusão transfronteiriça, detecção de movimento, etc.
Reconhecimento de classificação: suporta o reconhecimento de classificação de alvos como pessoas, carros, drones, pássaros, etc. (requer assistência do cliente no fornecimento de conjuntos de dados) |
| Melhoria da função |
1Gerenciamento de saúde: Suporta o poder de auto-teste, consulta de status e feedback de código de falha, e suporta consultas de saúde de hardware, como luz visível, componentes de imagem térmica,motores de passo horizontal, temperatura do chip e tempo de funcionamento
2. Feedback de dados: Tem funções de feedback em tempo real / consulta e posicionamento para o ângulo de visão do campo da lente, ampliação, valor ZOOM / FOCUS e ângulo da plataforma giratória,e suporta funções de consulta / feedback e posicionamento em tempo real para ângulos horizontais e de passo
Atualização e manutenção: pode ser reiniciada remotamente, função de atualização remota, conveniente para manutenção do sistema |
| Parâmetros de índice do módulo de servo-tornador |
| Placas giratórias de eixo único |
1Ângulo de rotação da plataforma giratória: rotação contínua em azimute N × 360 °
2Velocidade máxima do azimut: ≥ 130 °/s
3Velocidade mínima do azimut: ≤ 0,1 °/s
4Aceleração máxima do azimut: ≥ 90 °/s2
5Precisão de orientação: ≤ 0,1 °
6Tempo de resposta mínimo de apontamento fixo: ≤ 2 s (estável de 0 ° a 90 °)
Intervalo de regulação do bracket de inclinação: não inferior a -25° a 10° |
VI: Características do produto
|
|
|
|
Monitorização e acompanhamento em tempo real
|
O sistema anti-drone Hai Dong Qing pode monitorar e rastrear os movimentos dos drones em tempo real.O sistema pode identificar e localizar rapidamente alvos de drones., obtendo a sua localização, velocidade e trajetória de voo em tempo real.
|
|
Interferência e engano
|
O sistema tem poderosas capacidades de interferência e engano.ou voltar à base.No modo de engano, o sistema utiliza a tecnologia GNSS para guiar os drones para fora da sua trajetória de voo prevista, longe das áreas restritas e centrais.
|
|
Análise da situação e tomada de decisões de comando
|
O sistema anti-drone Hai Dong Qing pode analisar a situação das ameaças detectadas por drones e fornecer aos utilizadores apoio para a tomada de decisões de comando.O sistema avalia rapidamente o nível de ameaça dos drones usando dados obtidos em tempo real do radar, sensores ópticos e equipamentos de reconhecimento electrónico, combinados com modelos de avaliação de ameaças pré-estabelecidos, e oferece recomendações de resposta correspondentes aos utilizadores.
|
|
Resposta coordenada a vários níveis
|
O sistema suporta modos de eliminação de interconexão de três níveis e de dois níveis envolvendo tecnologias de radar, espectro e eletro-óptica.detecção do espectro, e o rastreamento eletro-óptico trabalham em conjunto para fornecer um monitoramento e rastreamento abrangentes de drones, ajustando automaticamente as estratégias de interferência ou engano com base nos níveis de ameaça.No modo de interconexão de dois níveis, os utilizadores podem escolher combinações de radar com espectro, radar com eletro-óptico,ou espectro com eletro-óptica baseada em situações reais para abordar de forma flexível as ameaças de drones em diferentes cenários.
|
|
Proteção regional
|
O sistema anti-drone Hai Dong Qing pode proteger efetivamente grandes áreas.A sua ampla cobertura e as suas poderosas capacidades de monitorização e interferência permitem-lhe fornecer uma vigilância abrangente das zonas de alerta e das áreas centrais., garantindo que as regiões críticas permaneçam protegidas contra as ameaças dos drones.
|
