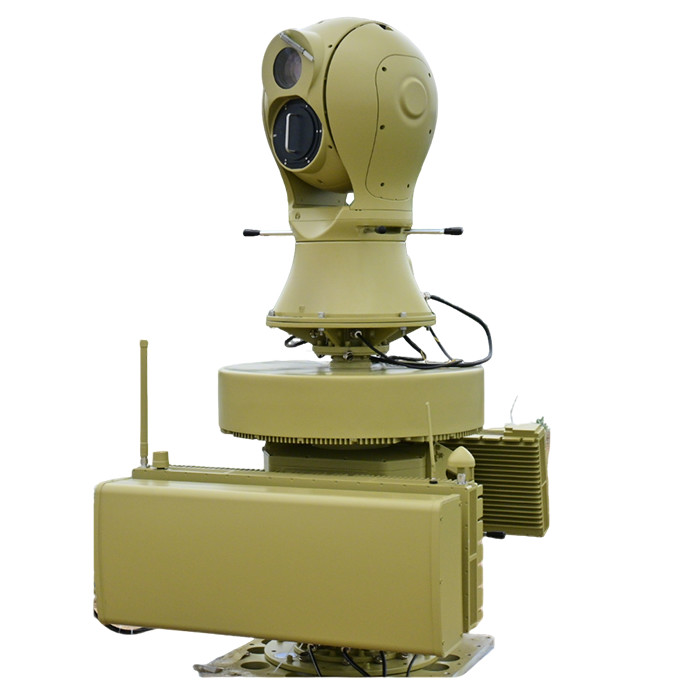

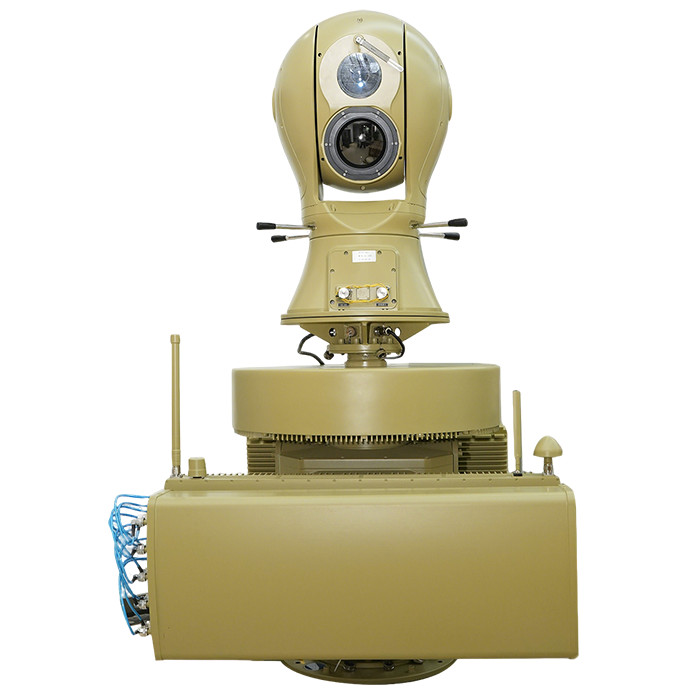

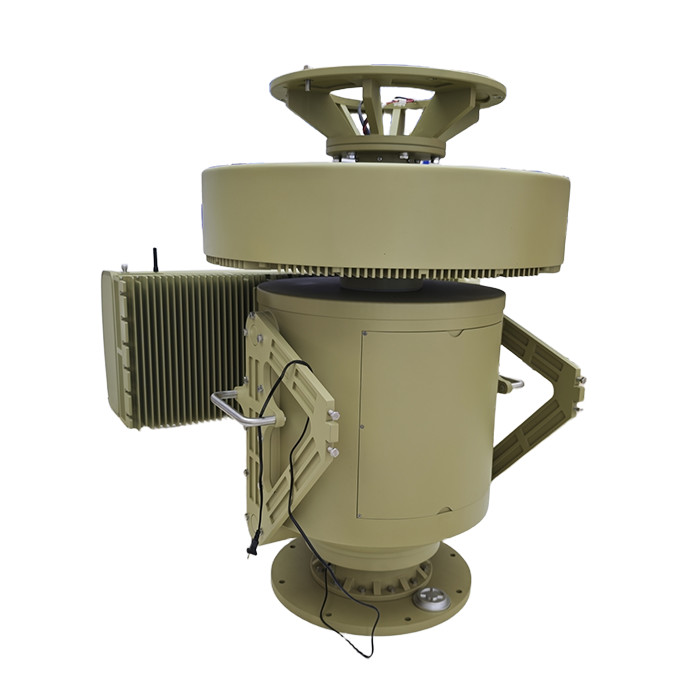

GNSS Radio Jamming Tech Sistema de Defesa Radar Interrompe Drones Dentro de 3km
ⅠDescrição do produto
O Sistema de Defesa de Radar GPS é uma solução avançada contra drones projetada para detectar, rastrear e neutralizar drones não autorizados em um raio de 3 quilômetros.Utilização de tecnologias de spoofing e interferência por radiofrequência (RF) GNSS (Global Navigation Satellite System) de ponta, este sistema fornece uma defesa robusta contra drones desonestos, garantindo a segurança de infraestruturas críticas, instalações militares, instalações governamentais e eventos públicos.
ⅡCaracterísticas do produto
1- Defesa de drones de várias camadas.
Combina simulação GNSS, interferência de RF e detecção de radar para neutralização abrangente de drones.Interrompe os sinais GPS, GLONASS, Galileo e BeiDou para confundir a navegação dos drones.
2. Cobertura de longa distância (até 3 km)
Eficaz contra drones num raio de 3 km, proporcionando proteção de grande área.Configurações de potência ajustáveis para diferentes necessidades operacionais.
3. AI Powered Detection Tracking
Sensores de radar e RF detectam drones em tempo real.Algoritmos de aprendizagem de máquina classificam tipos de drones e avaliam os níveis de ameaça.
4. Modos de operação manuais automatizados
Modo totalmente automático para resposta instantânea a ameaças de drones.Modo de controlo manual para direccionamento preciso e interferência selectiva.
5. Portátil Fácil de implantar
O projecto modular permite uma rápida implantação em instalações fixas ou móveis.Aplicável a operações em veículo, estacionárias ou manuais.
6Segurança do cumprimento jurídico
Opera dentro das faixas de frequência autorizadas para evitar interferências nas comunicações legítimas.
Ⅲ. Funções do produto
1. GNSS Spoofing (Falsos Sinais GPS)
Gera falsos sinais de satélite para enganar os sistemas de navegação dos drones.Faz com que os drones se desviem da rota prevista, percam a posição ou pousam em segurança.
2. interferência de radiofrequência (RF)
Blocos de 2,4 GHz, 5,8 GHz, 433 MHz, 915 MHz e outras frequências comuns de controle de drones.Interrompe o controlo remoto, transmissão de vídeo e ligações de telemetria.
3Detecção por radar.
O radar 3D detecta drones a longas distâncias.O rastreamento em tempo real fornece previsão de trajetória e avaliação de ameaças.
4- Neutralização de drones múltiplos.
Capaz de combater ataques de drones de enxame, interferindo simultaneamente em vários sinais.
5. Interface amigável para o utilizador
Painel de controlo com ecrã táctil para facilitar a operação.Notificações de alerta para ameaças de drones detectadas.
6. Análise de registo de dados
Regista incursões de drones para análise pós-missão.Suporta o reconhecimento de padrões de ameaça para melhorar a defesa futura.
Ⅳ. Parâmetros do produto
|
Indicadores funcionais
|
|
Configuração padrão
|
UAD-XTF-PZGLE05 (radar, espectro, eletro-óptico, interferência, engano, controlador e software de gestão)
|
|
Distância de detecção
|
≥ 5KM
|
|
Faixa de frequências de detecção
|
70 MHz a 6000 MHz, Nota: Outras faixas de frequência podem ser personalizadas
|
|
Frequência enganosa
|
GPS/GALILEO/GLONASS/Beidou
|
|
Distância enganosa
|
≥ 1KM
|
|
Faixa de frequências de interferência
|
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz
|
|
4850-5100 MHz/2280-2540 MHz/1750-2000 MHz
|
|
1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz
|
|
Parâmetros de radar
|
Os parâmetros detalhados são indicados a seguir: Parâmetros de desempenho do módulo de radar
|
|
Parâmetros optoeletrônicos
|
Parâmetros fotovoltaicos Os parâmetros pormenorizados estão listados no quadro seguinte *4 Parâmetros de desempenho do módulo fotovoltaico
|
|
Indicadores mecânicos
|
|
resistência ao vento
|
10 ventos fortes
|
|
Temperatura de funcionamento
|
-40°C55°C
|
|
Temperatura de armazenamento
|
-45°C ∼65°C
|
|
classificação de protecção
|
IP65
|
|
Umidade de funcionamento
|
≤ 95%
|
|
Interface de dados
|
RJ45
|
|
Portão de alimentação
|
Voltagem: 220V
Potência: ≤550W (Modo de detecção), ≤1950W (Modo de contramedida)
|
|
peso
|
250 kg
|
|
Tamanho
|
850 mmx850 mmx1700 mm
|
|
Características da plataforma
|
Lista branca e lista negra, detecção em tempo real, rastreamento óptico, contramedidas automáticas, contramedidas manuais, mapa GIS, armazenamento de dados, consulta de eventos.
|
|
Parâmetros do indicador do módulo de detecção do espectro
|
|
Faixa de frequências de detecção
|
20 MHz-6 GHz
|
|
Radius de detecção
|
≥ 5 km
|
|
Identificar a distância do raio
|
≥ 5 km, pode reconhecer algumas marcas e modelos de drones
|
|
Ângulo de detecção
|
360°
|
|
Erro de precisão de medição angular (raiz média quadrada)
|
Distância igual ou superior a 5 km ≤ 1°
|
|
Altitude mínima de detecção
|
< 0m
|
|
Parâmetros do indicador do módulo de interferência
|
|
Faixa de frequências de interferência
|
5900-6200 MHz
|
|
5600-5950 MHz
|
|
5100-5350 MHz
|
|
4850-5100 MHz
|
|
2280-2540 MHz
|
|
1750-2000 MHz
|
|
1100-1400 MHz
|
|
850-1050 MHz
|
|
720-950 MHz
|
|
410-520 MHz
|
|
Portão de alimentação
|
50 W
|
|
Distância de interferência
|
3 km
|
|
Parâmetros do módulo de radar
|
|
Sistema de trabalho
|
Sistema de matriz em fases (escaneamento por azimute+escaneamento por fase de elevação)
|
|
Faixa de frequências de trabalho
|
Xband
|
|
Potência de detecção efetiva
|
≥ 5,0KM (UAV)
|
|
≥ 8,0 KM ((Pedestres)
|
|
≥ 10,0KM (veículos)
|
|
≥ 5,0KM (barcos)
|
|
Velocidade de detecção
|
0.5m/s-83m/s
|
|
Precisão de azimote
|
≤ 0,3° (procurar); ≤ 0,3° (pista)
|
|
Precisão de inclinação
|
≤1,0° (procurar);≤0,5° (pista)
|
|
Taxa de dados
|
≤ 5 s/círculo
|
|
Parâmetros do índice do módulo optoeletrônico
|
|
Distância de funcionamento
|
No caso de visibilidade atmosférica ≥ 20 km, umidade ≤ 50% RH e diferença de temperatura> 6K, distância de detecção de luz visível ≥ 5000 m, distância de localização ≥ 4000 m, distância de reconhecimento ≥ 3000 m para 0.3 m × 0.3m alvos de veículos aéreos não tripulados; distância de detecção por imagem térmica ≥ 1500 m, distância de localização ≥ 1000 m, distância de reconhecimento ≥ 1000 m
|
|
Imagem térmica por infravermelho
|
Detector: plano focal infravermelho de óxido de vanádio (VOx) não resfriado
Faixa espectral: 8 μm a 14 μm
Resolução: 640×512
NETD: seja melhor do que 30mK
Distância focal da lente: 31 a 155 mm, lente com zoom óptico contínuo 5x
Controle da lente: Zoom elétrico, focagem manual/automática
Melhoria de imagem: tecnologia de melhoria de detalhes de imagem digital SDE
Pseudo-cor polaridade: preto térmico, branco térmico e várias opções de pseudo-cor disponíveis
Ajuste de imagem: brilho, contraste, correção gama
Formato de codificação: H.264/H.265/MJPEG
Suporta uma forte função de protecção da luz
|
|
Luz visível de alta definição
|
Sensor:1/1.8 " CMOS de nível de luz estelar da superfície alvo, conversão de cor ICR para preto
Resolução: 2688×1520
Iluminação: Cor: 0,002 Lux; Preto e branco: 0,0002 Lux
Formatos de codificação: H.264/H.265/MJPEG
Melhoria de imagem: Suporta ampla faixa dinâmica, forte supressão de luz, estabilização eletrônica de imagem, redução de ruído digital 3D e balanço de branco automático
Comprimento focal: 12,5 ̊775 mm lente de zoom elétrico de alta definição
Dehazing: Suporta deshazing óptico e eletrônico
|
|
Função de localização
|
1. Método de rastreamento: rastreamento de hardware embutido front-end
2- Modo de localização: manual, localização automática, apoio de ligação de radar
3. Transmissão de vídeo: rastreamento digital de alta definição de luz visível/transmissão de vídeo infravermelho digital
4Função de rastreamento: integrado em vários algoritmos de rastreamento, suportando detecção de vários alvos, captura automática, zoom automático durante o rastreamento, exibição em tempo real da trajetória do alvo,anti- oclusão transitória, etc. rastreamento manual e automático, apoiando o rastreamento por ligação de radar; apoio ao reconhecimento de alvos durante o processo de rastreamento; apoio à identificação e rastreamento;Suporte ao rastreamento adaptativo da porta de ondas de ar, e o tamanho da caixa de rastreamento pode ser adaptado de acordo com o tamanho alvo.
Display de rastreamento: equipado com monitor de olho de águia de rastreamento de alvo, a posição do olho de águia pode ser ajustada arbitrariamente, suportando o visor de aumento de alvo 2, 4 e 8x
|
|
Análise
|
1. Construído em 16Tops processador de poder de computação
2Método de implementação: módulo de análise inteligente integrado front-end
3Detecção de comportamento anormal: suporta o reconhecimento de alvos; suporta a detecção de intrusão regional, detecção de intrusão transfronteiriça, detecção de movimento, etc.
Reconhecimento de classificação: suporta o reconhecimento de classificação de alvos como pessoas, carros, drones, pássaros, etc. (requer assistência do cliente no fornecimento de conjuntos de dados)
|
|
Melhoria da função
|
1Gerenciamento de saúde: Suporta o poder de auto-teste, consulta de status e feedback de código de falha, e suporta consultas de saúde de hardware, como luz visível, componentes de imagem térmica,motores de passo horizontal, temperatura do chip e tempo de funcionamento
2. Feedback de dados: Tem funções de feedback em tempo real / consulta e posicionamento para o ângulo de visão do campo da lente, ampliação, valor ZOOM / FOCUS e ângulo da plataforma giratória,e suporta funções de consulta / feedback e posicionamento em tempo real para ângulos horizontais e de passo
Atualização e manutenção: pode ser reiniciada remotamente, função de atualização remota, conveniente para manutenção do sistema
|
|
Parâmetros de índice do módulo de servo-tornador
|
|
Placas giratórias de eixo único
|
1Ângulo de rotação da plataforma giratória: rotação contínua em azimute N × 360 °
2Velocidade máxima do azimut: ≥ 130 °/s
3Velocidade mínima do azimut: ≤ 0,1 °/s
4Aceleração máxima do azimut: ≥ 90 °/s2
5Precisão de orientação: ≤ 0,1 °
6Tempo de resposta mínimo de apontamento fixo: ≤ 2 s (estável de 0 ° a 90 °)
Intervalo de regulação do bracket de inclinação: não inferior a -25° a 10°
|
VI: Características do produto
|
|
|
|
Monitorização e acompanhamento em tempo real
|
O sistema anti-drone Hai Dong Qing pode monitorar e rastrear os movimentos dos drones em tempo real.O sistema pode identificar e localizar rapidamente alvos de drones., obtendo a sua localização, velocidade e trajetória de voo em tempo real.
|
|
Interferência e engano
|
O sistema tem poderosas capacidades de interferência e engano.ou voltar à base.No modo de engano, o sistema utiliza a tecnologia GNSS para guiar os drones para fora da sua trajetória de voo prevista, longe das áreas restritas e centrais.
|
|
Análise da situação e tomada de decisões de comando
|
O sistema anti-drone Hai Dong Qing pode analisar a situação das ameaças detectadas por drones e fornecer aos utilizadores apoio para a tomada de decisões de comando.O sistema avalia rapidamente o nível de ameaça dos drones usando dados obtidos em tempo real do radar, sensores ópticos e equipamentos de reconhecimento electrónico, combinados com modelos de avaliação de ameaças pré-estabelecidos, e oferece recomendações de resposta correspondentes aos utilizadores.
|
|
Resposta coordenada a vários níveis
|
O sistema suporta modos de eliminação de interconexão de três níveis e de dois níveis envolvendo tecnologias de radar, espectro e eletro-óptica.detecção do espectro, e o rastreamento eletro-óptico trabalham em conjunto para fornecer um monitoramento e rastreamento abrangentes de drones, ajustando automaticamente as estratégias de interferência ou engano com base nos níveis de ameaça.No modo de interconexão de dois níveis, os utilizadores podem escolher combinações de radar com espectro, radar com eletro-óptico,ou espectro com eletro-óptica baseada em situações reais para abordar de forma flexível as ameaças de drones em diferentes cenários.
|
|
Proteção regional
|
O sistema anti-drone Hai Dong Qing pode proteger efetivamente grandes áreas.A sua ampla cobertura e as suas poderosas capacidades de monitorização e interferência permitem-lhe fornecer uma vigilância abrangente das zonas de alerta e das áreas centrais., garantindo que as regiões críticas permaneçam protegidas contra as ameaças dos drones.
|
