Ⅰ. Apresentação do ProdutoApresentação do produto
O equipamento de contramedidas de localização e posicionamento por direção de veículos aéreos não tripulados (UAV) é uma solução altamente integrada para todo o sistema anti-UAV. É um sistema abrangente que integra detecção e alerta de UAV, reconhecimento de alvos, localização e posicionamento por direção, processamento de interferência e controle. Pode ser equipado com componentes embarcados, componentes de instalação fixa e componentes de implantação temporária, tornando-o flexível e adequado para aplicações em múltiplos cenários.
Ⅱ. Características do Equipamento
1. Detecção Coberta de Banda de Frequência Completa + Análise de Situação de Alta Precisão
Adotando tecnologia de detecção passiva de espectro passivo (sem exposição à radiação eletromagnética, evitando o risco de autodetecção), cobre toda a banda de frequência de 20MHz-6GHz (incluindo as bandas de frequência operacional principais de drones civis/comerciais); equipado com antenas de localização e posicionamento multidirecionais, pode capturar rapidamente os sinais de rádio de drones na área de detecção. Combinado com um algoritmo dedicado de análise de protocolo de rádio, ele identifica automaticamente as informações-chave multidimensionais do alvo, incluindo coordenadas de longitude e latitude, altitude em tempo real, velocidade/direção de voo, modelo do drone, código SN do dispositivo e localização do ponto de decolagem. Ele realiza o gerenciamento e controle de todo o processo, desde "captura de sinal até visualização da situação" e prevê a trajetória da ameaça com antecedência.
2. Varredura de Frequência Digital de Alta Velocidade + Bloqueio Preciso Específico para Cenários
Com base na tecnologia de varredura de frequência digital de alta velocidade (bloqueio de sinal em nível de milissegundos, com uma velocidade de resposta superior à do bloqueio analógico tradicional), atua precisamente nos três links de "navegação + controle remoto + transmissão de imagem" de drones por meio de bloqueio eletromagnético para forçar o alvo a retornar ou pousar; suporta bloqueio preciso de alvos designados (evitando o bloqueio acidental de equipamentos de comunicação legais circundantes e reduzindo os riscos de conformidade). Além disso, pode configurar flexivelmente os tipos de antena de acordo com os requisitos do cenário (como áreas abertas/edifícios densos), alcançando o equilíbrio ideal entre "controle de custos" e "desempenho de cobertura regional".
3. Plataforma de Gerenciamento e Controle de Arquitetura SOA + Capacidade de Expansão Elástica
Adotando a SOA (Arquitetura Orientada a Serviços) (forte compatibilidade, suportando conexão entre sistemas), fornece acesso multi-terminal, incluindo web e APP, e pode acessar e gerenciar uniformemente mais de 20 conjuntos de equipamentos de detecção e contramedidas de drones (reduzindo os custos descentralizados de operação e manutenção de vários dispositivos e melhorando a eficiência do gerenciamento); está equipado com interfaces de expansão elástica, que podem acessar perfeitamente outros equipamentos de contramedidas, como radares, rastreamento fotoelétrico e engodo de sinal no futuro. Ele constrói gradualmente um sistema integrado de prevenção e controle de "detecção - rastreamento - bloqueio - armadilha" para proteger o investimento inicial dos clientes.
4. Componentes de Suporte Montados em Veículos: Solução de Implantação Móvel de Longa Duração
É configurado com suportes dedicados montados em veículos (compatíveis com vários veículos policiais/de engenharia), caixas de distribuição de segurança, baterias montadas em veículos de alta capacidade, fontes de alimentação de backup UPS e geradores portáteis; a bateria suporta 12 horas de operação contínua no modo de detecção e 2 horas no modo de bloqueio (atendendo à demanda por patrulhas móveis diárias) e também é compatível com fonte de alimentação externa AC220V (suportando gerenciamento e controle estacionários de longo prazo). É adequado para cenários de prevenção e controle móvel, como corredores de rodovias e a periferia de eventos em larga escala.
5. Componentes de Instalação Fixa: Solução de Implantação de Longo Prazo ao Ar Livre de Alta Confiabilidade
Inclui suportes montados em postes (compatíveis com postes de diferentes diâmetros), bases de concreto armado (com uma classificação de resistência ao vento de Nível 10) e caixas de distribuição de proteção contra raios (resistindo à interferência de raios ao ar livre) e suporta fonte de alimentação AC220V estável em todo o tempo; o equipamento possui uma classificação de proteção IP65 (à prova de poeira e à prova d'água), permitindo a operação de longo prazo em ambientes externos complexos, como altas temperaturas e chuvas fortes. É adequado para prevenção e controle fixos em áreas-chave, como aeroportos, depósitos de petróleo e instalações governamentais.

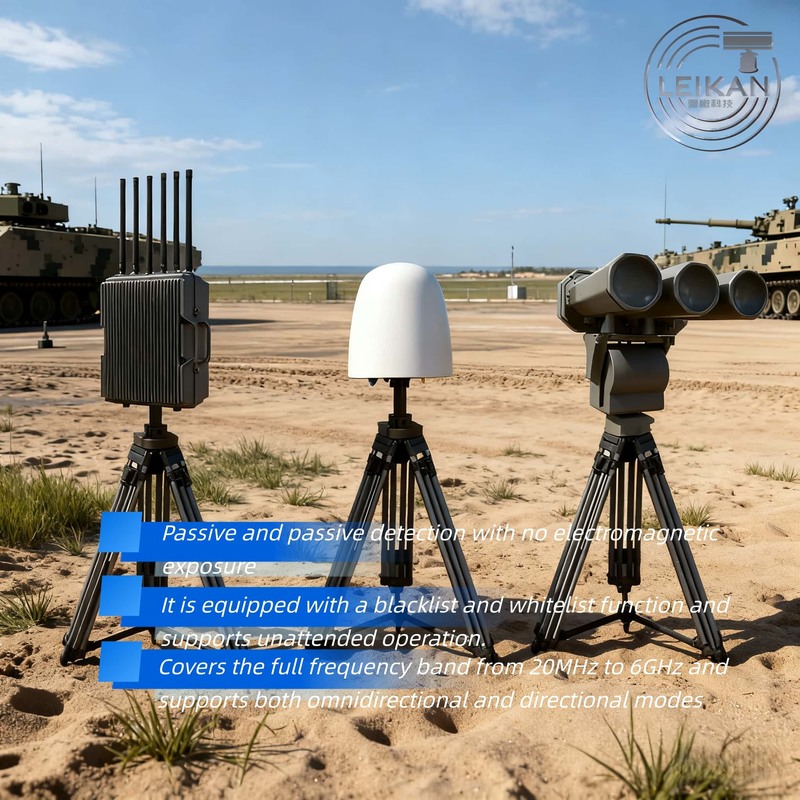

6. Componentes de Implantação Temporária: Solução de Resposta Rápida em Nível de Minutos
Equipado com tripés leves (sem necessidade de instalação complexa, uma pessoa pode concluir a implantação em 5 minutos) e fontes de alimentação móveis de alta capacidade (livres da dependência de fonte de alimentação externa), pode construir rapidamente nós de contramedidas em cenários de emergência (como reuniões temporárias, locais de resgate de emergência e pontos de controle de fronteira temporários). Preenche a lacuna entre a implantação fixa e a implantação montada em veículos, realizando "implantação sob demanda a qualquer hora e em qualquer lugar".
Ⅱ. Funções do Produto
|
Nome do parâmetro
|
Valores dos parâmetros
|
|
Equipamento de detecção
|
F`Faixa de frequência
|
30MHz-6GHz
(Bandas de frequência chave estão opcionalmente disponíveis)
|
|
Método de detecção
|
Detecção automática de rádio passiva, recepção passiva de sinal
|
|
Distância de detecção
|
5-10km (dependendo do modelo, a distância de detecção é diferente, e a potência de lançamento do UAV é maior que 0,1W)
|
|
Faixa de detecção
|
Detecção em todas as direções
|
|
Número
|
Mais de 60 drones
|
|
Precisão da detecção
|
Precisão da medição ≤3°
|
|
A precisão da posição é inferior a 10m
|
|
Equipamento de contramedidas
|
MOdelo
|
Supressão de interferência de rádio
|
|
alvo
|
Mapeamento de drones, link de controle de voo, sinal de navegação
|
|
FFaixa de frequência
|
400MHz,800MHz,900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz(Opcional)
|
|
DIstância
|
Direcional: 3-5km (dependendo do modelo, a distância da contramedida varia)
|
|
Alcance total: 1,5-2km (dependendo do modelo, a distância da contramedida varia)
|
|
Em todo o sistema
|
tamanho
|
Equipamento de detecção: 450mm*400mm
|
|
Equipamento de contramedidas: 550mm*500mm*300mm
|
|
PEso
|
≤45Kg
|
|
Consumo total de energia
|
Detecção ativada:55w
|
|
Interferência ligada: 960W
|
|
Níveis de proteção
|
IP67
|
IV. Característica e vantagem
- Detecção Passiva em Todas as Direções: Apenas recebe passivamente (sem transmissão de sinal eletromagnético) e detecta os sinais espontâneos de drones, permitindo a identificação da marca, modelo e frequência de drones não autorizados. Não afetado por chuva, neve ou neblina, suporta detecção 24 horas por dia, 7 dias por semana, em todas as condições climáticas e 360°, cobrindo mais de 95% dos drones disponíveis no mercado.
- Posicionamento Preciso e Alerta Antecipado de Longo Alcance: Adota tecnologias de localização por direção e decodificação de protocolo de alta precisão, alcançando uma precisão de localização por direção de menos de 5 metros para drones convencionais. Pode localizar drones DJI e seus controladores remotos (exibindo longitude/latitude, orientação, distância, velocidade e altitude). Em condições sem interferência e sem obstruções, a faixa de detecção atinge até 15 km, permitindo uma resposta antecipada.
- Contramedida Inteligente Sem Supervisão: Uma vez ativado, identifica automaticamente drones não autorizados e aciona respostas de bloqueio. Os usuários podem personalizar a duração do bloqueio e a duração do ciclo, equilibrando eficiência e flexibilidade.
- Contramedidas Precisas em Dois Modos:
- Bloqueio Direcionado: Decodifica o protocolo de comunicação de modelos específicos de drones e realiza bloqueio de banda estreita em seus sinais modulados em frequência.
- Bloqueio de Banda Larga: Utiliza antenas omnidirecionais, varredura de frequência digital de alta velocidade e tecnologias de amplificação de RF de alta potência para bloquear simultaneamente vários drones em várias direções, forçando-os a retornar ou pousar.
- Gerenciamento Inteligente de Lista Negra/Lista Branca: Identifica o número de série exclusivo dos drones e permite a inclusão em lista branca com um clique. Drones legalmente registrados adicionados à lista branca não acionarão alarmes ao entrar na área protegida, evitando falsos alertas.
- Adaptabilidade em Todos os Cenários e Atualizações Contínuas: Mantém a operação normal mesmo em cenários móveis de alta velocidade; suporta atualizações de mapas online/offline para mapas eletrônicos; oferece atualizações remotas gratuitas para o banco de dados de modelos de drones, com atualizações irregulares alinhadas com os desenvolvimentos da indústria.
- Gerenciamento Orientado a Dados: Fornece análise estatística e exibição visual de dados de drones, incluindo registros de voo, trajetórias históricas e logs de alarme, para apoiar a tomada de decisões.
Interface do sistema
