| Indicadores funcionais |
| Configuração padrão |

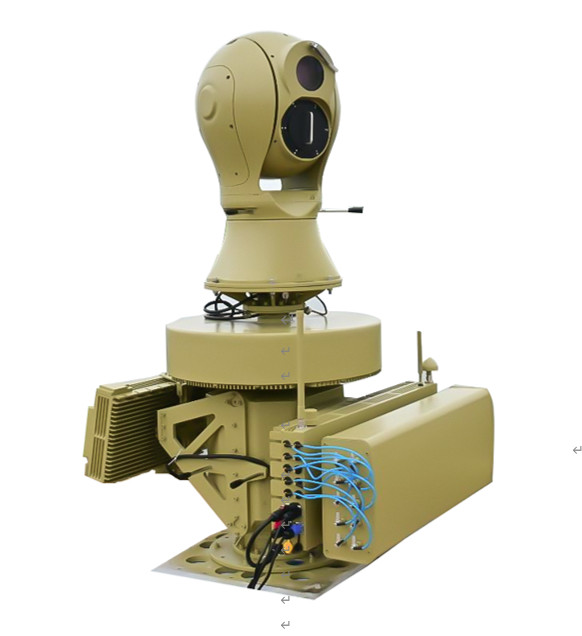

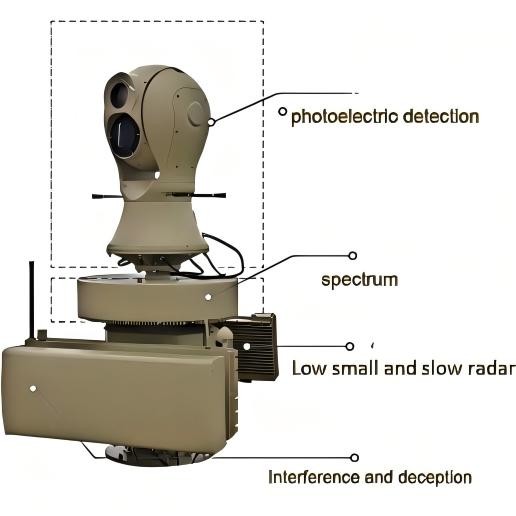

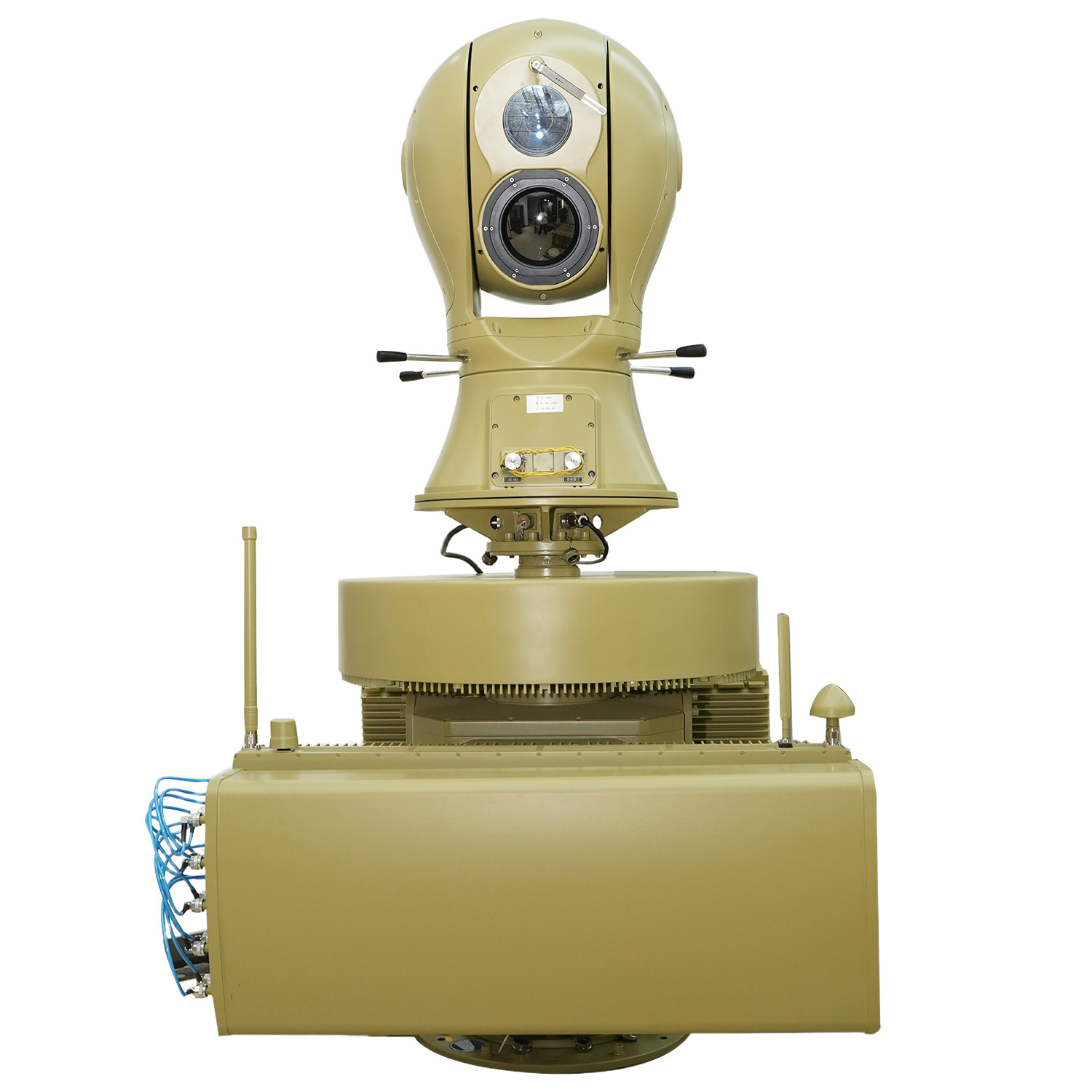

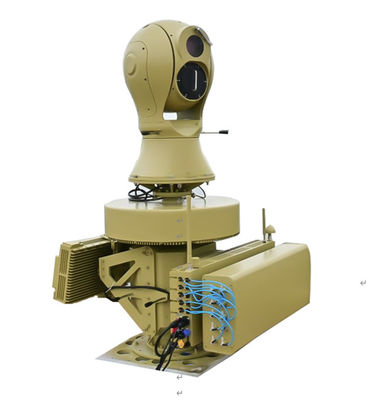

UAD-XTF-PZGLE05 (radar, espectro, eletro-óptico, interferência, engano, controlador e software de gestão) |
| Distância de detecção |
≥ 5KM |
| Faixa de frequências de detecção |
70 MHz a 6000 MHz, Nota: Outras faixas de frequência podem ser personalizadas |
| Frequência enganosa |
GPS/GALILEO/GLONASS/Beidou |
| Distância enganosa |
≥ 1KM |
| Faixa de frequências de interferência |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| Parâmetros de radar |
Os parâmetros detalhados são indicados a seguir: Parâmetros de desempenho do módulo de radar |
| Parâmetros optoeletrônicos |
Parâmetros fotovoltaicos Os parâmetros pormenorizados estão listados no quadro seguinte *4 Parâmetros de desempenho do módulo fotovoltaico |
| Indicadores mecânicos |
| resistência ao vento |
10 ventos fortes |
| Temperatura de funcionamento |
- 40°C55°C |
| Temperatura de armazenamento |
- 45°C65°C |
| classificação de protecção |
IP65 |
| Umidade de funcionamento |
≤ 95% |
| Interface de dados |
RJ45 |
| Portão de alimentação |
Voltagem: 220V
Potência: ≤550W (Modo de detecção), ≤1950W (Modo de contramedida) |
| peso |
250 kg |
| Tamanho |
850 mmx850 mmx1700 mm |
| Características da plataforma |
Lista branca e lista negra, detecção em tempo real, rastreamento óptico, contramedidas automáticas, contramedidas manuais, mapa GIS, armazenamento de dados, consulta de eventos. |
| Parâmetros do indicador do módulo de detecção do espectro |
| Faixa de frequências de detecção |
20 MHz-6 GHz |
| Radius de detecção |
≥ 5 km |
| Identificar a distância do raio |
≥ 5 km, pode reconhecer algumas marcas e modelos de drones |
| Ângulo de detecção |
360° |
| Erro de precisão de medição angular (raiz média quadrada) |
Distância igual ou superior a 5 km ≤ 1° |
| Altitude mínima de detecção |
< 0m |
| Parâmetros do indicador do módulo de interferência |
| Faixa de frequências de interferência |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Portão de alimentação |
50 W |
| Distância de interferência |
3 km |
| Parâmetros do módulo de radar |
| Sistema de trabalho |
Sistema de matriz em fases (escaneamento por azimute+escaneamento por fase de elevação) |
| Faixa de frequências de trabalho |
Xband |
| Potência de detecção efetiva |
≥ 5,0KM (UAV) |
| ≥ 8,0 KM ((Pedestres) |
| ≥ 10,0KM (veículos) |
| ≥ 5,0KM (barcos) |
| Velocidade de detecção |
0.5m/s-83m/s |
| Precisão de azimote |
≤ 0,3° (procurar); ≤ 0,3° (pista) |
| Precisão de inclinação |
≤1,0° (procurar);≤0,5° (pista) |
| Taxa de dados |
≤ 5 s/círculo |
| Parâmetros do índice do módulo optoeletrônico |
| Distância de funcionamento |
No caso de visibilidade atmosférica ≥ 20 km, umidade ≤ 50% RH e diferença de temperatura> 6K, distância de detecção de luz visível ≥ 5000 m, distância de localização ≥ 4000 m, distância de reconhecimento ≥ 3000 m para 0.3 m × 0.3m alvos de veículos aéreos não tripulados; distância de detecção por imagem térmica ≥ 1500 m, distância de localização ≥ 1000 m, distância de reconhecimento ≥ 1000 m |
| Imagem térmica por infravermelho |
Detector: plano focal infravermelho de óxido de vanádio (VOx) não resfriado
Faixa espectral: 8 μm a 14 μm
Resolução: 640×512
NETD: seja melhor do que 30mK
Distância focal da lente: 31 a 155 mm, lente com zoom óptico contínuo 5x
Controle da lente: Zoom elétrico, focagem manual/automática
Melhoria de imagem: tecnologia de melhoria de detalhes de imagem digital SDE
Pseudo-cor polaridade: preto térmico, branco térmico e várias opções de pseudo-cor disponíveis
Ajuste de imagem: brilho, contraste, correção gama
Formato de codificação: H.264/H.265/MJPEG
Suporta uma forte função de protecção da luz |
| Luz visível de alta definição |
Sensor:1/1.8 " CMOS de nível de luz estelar da superfície alvo, conversão de cor ICR para preto
Resolução: 2688×1520
Iluminação: Cor: 0,002 Lux; Preto e branco: 0,0002 Lux
Formatos de codificação: H.264/H.265/MJPEG
Melhoria de imagem: Suporta ampla faixa dinâmica, forte supressão de luz, estabilização eletrônica de imagem, redução de ruído digital 3D e balanço de branco automático
Comprimento focal: 12,5 ̊775 mm lente de zoom elétrico de alta definição
Dehazing: Suporta deshazing óptico e eletrônico |
| Função de localização |
1. Método de rastreamento: rastreamento de hardware embutido front-end
2- Modo de localização: manual, localização automática, apoio de ligação de radar
3. Transmissão de vídeo: rastreamento digital de alta definição de luz visível/transmissão de vídeo infravermelho digital
4Função de rastreamento: integrado em vários algoritmos de rastreamento, suportando detecção de vários alvos, captura automática, zoom automático durante o rastreamento, exibição em tempo real da trajetória do alvo,anti- oclusão transitória, etc. rastreamento manual e automático, apoiando o rastreamento por ligação de radar; apoio ao reconhecimento de alvos durante o processo de rastreamento; apoio à identificação e rastreamento;Suporte ao rastreamento adaptativo da porta de ondas de ar, e o tamanho da caixa de rastreamento pode ser adaptado de acordo com o tamanho alvo.
Display de rastreamento: equipado com monitor de olho de águia de rastreamento de alvo, a posição do olho de águia pode ser ajustada arbitrariamente, suportando o visor de aumento de alvo 2, 4 e 8x |
| Análise |
1. Construído em 16Tops processador de poder de computação
2Método de implementação: módulo de análise inteligente integrado front-end
3Detecção de comportamento anormal: suporta o reconhecimento de alvos; suporta detecção de intrusão regional, detecção de intrusão transfronteiriça, detecção de movimento, etc.
Reconhecimento de classificação: suporta o reconhecimento de classificação de alvos como pessoas, carros, drones, pássaros, etc. (requer assistência do cliente no fornecimento de conjuntos de dados) |
| Melhoria da função |
1Gerenciamento de saúde: Suporta o poder de auto-teste, consulta de status e feedback de código de falha, e suporta consultas de saúde de hardware, como luz visível, componentes de imagem térmica,motores de passo horizontal, temperatura do chip e tempo de funcionamento
2Feedback de dados: Tem funções de feedback em tempo real / consulta e posicionamento para o ângulo de visão do campo da lente, ampliação, valor ZOOM / FOCUS e ângulo da plataforma giratória,e suporta funções de consulta / feedback e posicionamento em tempo real para ângulos horizontais e de passo
Atualização e manutenção: pode ser reiniciada remotamente, função de atualização remota, conveniente para manutenção do sistema |
| Parâmetros de índice do módulo de servo-tornador |
| Placas giratórias de eixo único |
1Ângulo de rotação da plataforma giratória: rotação contínua em azimute N × 360 °
2Velocidade máxima do azimut: ≥ 130 °/s
3Velocidade mínima do azimut: ≤ 0,1 °/s
4Aceleração máxima do azimut: ≥ 90 °/s2
5Precisão de orientação: ≤ 0,1 °
6Tempo de resposta mínimo de apontamento fixo: ≤ 2 s (estável de 0 ° a 90 °)
Intervalo de regulação do bracket de inclinação: não inferior a -25° a 10° |
