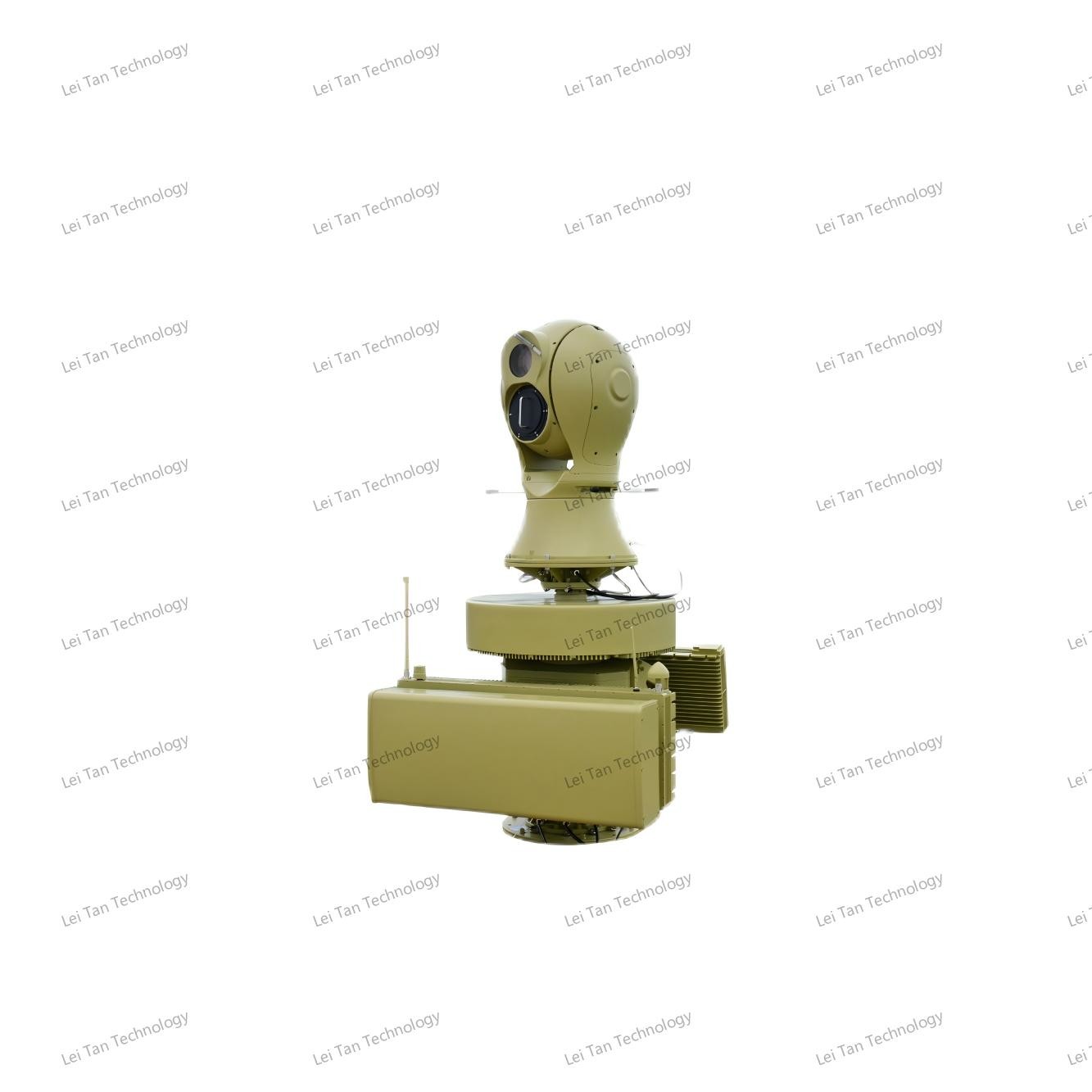

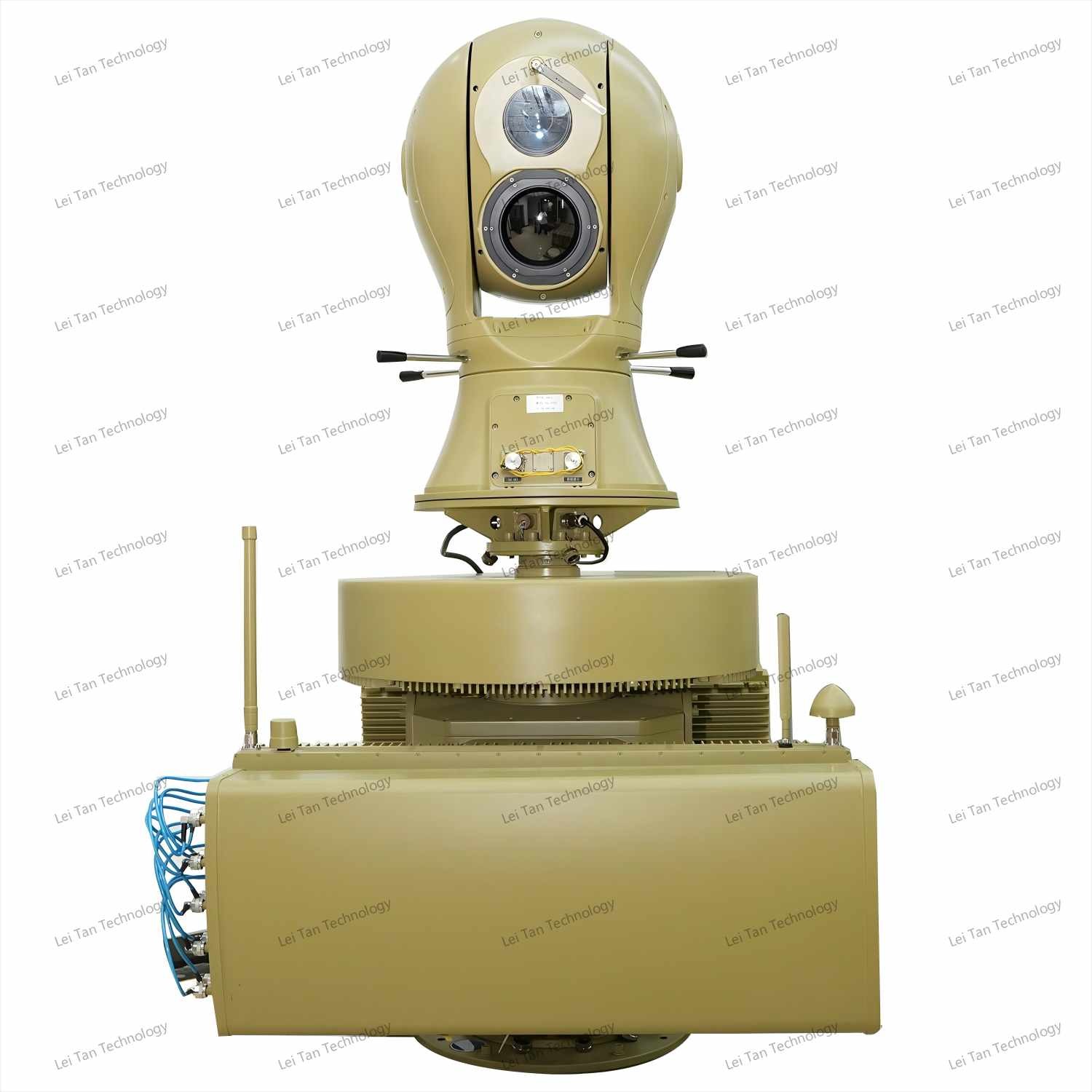

Radar de detecção e vigilância de UAVs em Haidongqing
Ⅰ.Descrição do produto
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Combinando radar avançado, detecção de espectro, rastreamento eletro-óptico, interferência de radiofrequência (RF) e tecnologias de engano GNSS, este sistema assegura uma detecção robusta, em tempo real, rastreamento, detecção de dados e detecção de dados.e neutralização de drones num raio de até 5 quilómetros.
Projetado para alta confiabilidade e adaptabilidade, o sistema opera perfeitamente em ambientes extremos, incluindo condições climáticas adversas e ambientes eletromagnéticos complexos.A sua arquitetura modular permite uma implantação flexível em infra-estruturas críticas, instalações militares e eventos públicos de grande escala, oferecendo uma defesa em várias camadas contra ameaças de UAVs de baixa altitude, de movimento lento e pequenos (LSS).
ⅡCaracterísticas do produto
Multi-Sensor Fusion: Integra radar, análise de espectro e sensores eletro-ópticos para capacidades de detecção complementares.
Função em todos os climas: funciona de forma ideal em temperaturas entre -45°C e 65°C e suporta 10 níveis de resistência ao vento (proteção IP65).
Rastreamento inteligente: emprega algoritmos orientados por IA para rastreamento de vários alvos, classificação automática (drones, pássaros, veículos) e filtragem de desordem adaptativa.
Modo duplo de contramedida: combina interferência de RF (range de 3 km) e engano GNSS (range de 1-3 km) para forçar os drones a pousar, pairar ou retornar.
Alta precisão: alcança uma precisão angular de ≤1° RMS a 5 km e uma precisão de posicionamento de ≤0,005° para servo-tornáveis.
Implementação em rede: Suporta a rede de vários dispositivos para detecção colaborativa e preenchimento de lacunas durante falhas no local.
Gerenciamento remoto: possui monitoramento remoto, diagnóstico on-line e atualizações de firmware over-the-air.
Ⅲ. Funções do produto
|
Controle remoto
|
Suporta a funcionalidade de ligação/desligação remota
|
|
Informações de saída
|
Capazes de obter informações tais como a distância, a velocidade e o ângulo dos objetos detectados
|
|
Rastreamento multi-alvo
|
Suporta a lógica de comutação de rastreamento de vários alvos; pode rastrear as trajetórias de vários alvos em tempo real.
|
|
Processamento de fusão alvo
|
Suporta o processamento de fusão de dados a partir de vários sensores.Gerenciamento de zonas: permite a configuração flexível de zonas com posicionamento preciso e a capacidade de acionar alarmes de intrusão.
|
|
Gestão de zonas
|
Permite a configuração flexível de zonas com posicionamento preciso e a capacidade de desencadear alarmes de intrusão.
|
|
Capacidade anti-interferência
|
Dispõe de capacidades de ajuste online para sensibilidade de detecção e faixa de velocidade, bem como a capacidade de filtrar interferências anormais de trajetória.Através de ajustes de sensibilidade e funções de filtragem de trajetória anormal, pode eliminar eficazmente os falsos alarmes causados pela confusão.
|
|
Função de monitorização em linha
|
Capaz de monitorizar o estado de funcionamento e emitir alarmes de avaria; também tem a capacidade de alertar quando o dispositivo fica offline.
|
|
Estado de monitorização remota
|
Possui capacidades de monitoramento remoto, pode relatar o estado do dispositivo em tempo real e possui funções de alarme online/offline para o dispositivo.
|
|
Função de auto-inspecção em linha
|
O dispositivo tem a capacidade de realizar auto-inspecção online.
|
|
Capacidade de processamento adaptativo
|
Tem a capacidade de lidar de forma adaptativa com a desordem do alvo em movimento e processar mapas de desordem de forma adaptativa.
|
|
Função de ligação
|
Dispõe de função de ligação pan-tilt radar, com rastreamento de alvos e captura de provas (modo de rastreamento automático, modo de rastreamento de radar, modo de rastreamento de imagem).
|
|
Rede e blanqueamento em vários locais
|
Capaz de rede com vários dispositivos; tem a capacidade de detecção colaborativa de vários sites; e tem a capacidade de preencher lacunas quando os sites vizinhos falham.
|
Ⅳ.Parâmetros do produto
| Indicadores funcionais |
| Configuração padrão |
UAD-XTF-PZGLE05 (radar, espectro, eletro-óptico, interferência, engano, controlador e software de gestão) |
| Distância de detecção |
≥ 5KM |
| Faixa de frequências de detecção |
70 MHz a 6000 MHz, Nota: Outras faixas de frequência podem ser personalizadas |
| Frequência enganosa |
GPS/GALILEO/GLONASS/Beidou |
| Distância enganosa |
≥ 1KM |
| Faixa de frequências de interferência |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| Parâmetros de radar |
Os parâmetros detalhados são indicados a seguir: Parâmetros de desempenho do módulo de radar |
| Parâmetros optoeletrônicos |
Parâmetros fotovoltaicos Os parâmetros pormenorizados estão listados no quadro seguinte *4 Parâmetros de desempenho do módulo fotovoltaico |
| Indicadores mecânicos |
| resistência ao vento |
10 ventos fortes |
| Temperatura de funcionamento |
- 40°C55°C |
| Temperatura de armazenamento |
- 45°C65°C |
| classificação de protecção |
IP65 |
| Umidade de funcionamento |
≤ 95% |
| Interface de dados |
RJ45 |
| Portão de alimentação |
Voltagem: 220V
Potência: ≤550W (Modo de detecção), ≤1950W (Modo de contramedida) |
| peso |
250 kg |
| Tamanho |
850 mmx850 mmx1700 mm |
| Características da plataforma |
Lista branca e lista negra, detecção em tempo real, rastreamento óptico, contramedidas automáticas, contramedidas manuais, mapa GIS, armazenamento de dados, consulta de eventos. |
| Parâmetros do indicador do módulo de detecção do espectro |
| Faixa de frequências de detecção |
20 MHz-6 GHz |
| Radius de detecção |
≥ 5 km |
| Identificar a distância do raio |
≥ 5 km, pode reconhecer algumas marcas e modelos de drones |
| Ângulo de detecção |
360° |
| Erro de precisão de medição angular (raiz média quadrada) |
Distância igual ou superior a 5 km ≤ 1° |
| Altitude mínima de detecção |
< 0m |
| Parâmetros do indicador do módulo de interferência |
| Faixa de frequências de interferência |
5900-6200 MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100 MHz |
| 2280-2540 MHz |
| 1750-2000 MHz |
| 1100-1400 MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520 MHz |
| Portão de alimentação |
50 W |
| Distância de interferência |
3 km |
| Parâmetros do módulo de radar |
| Sistema de trabalho |
Sistema de matriz em fases (escaneamento por azimute+escaneamento por fase de elevação) |
| Faixa de frequências de trabalho |
Xband |
| Potência de detecção efetiva |
≥ 5,0KM (UAV) |
| ≥ 8,0 KM ((Pedestres) |
| ≥ 10,0KM (veículos) |
| ≥ 5,0KM (barcos) |
| Velocidade de detecção |
0.5m/s-83m/s |
| Precisão de azimote |
≤ 0,3° (procurar); ≤ 0,3° (pista) |
| Precisão de inclinação |
≤1,0° (procurar);≤0,5° (pista) |
| Taxa de dados |
≤ 5 s/círculo |
| Parâmetros do índice do módulo optoeletrônico |
| Distância de funcionamento |
No caso de visibilidade atmosférica ≥ 20 km, umidade ≤ 50% RH e diferença de temperatura> 6K, distância de detecção de luz visível ≥ 5000 m, distância de localização ≥ 4000 m, distância de reconhecimento ≥ 3000 m para 0.3 m × 0.3m alvos de veículos aéreos não tripulados; distância de detecção por imagem térmica ≥ 1500 m, distância de localização ≥ 1000 m, distância de reconhecimento ≥ 1000 m |
