Ⅰ. Visão Geral do Produto

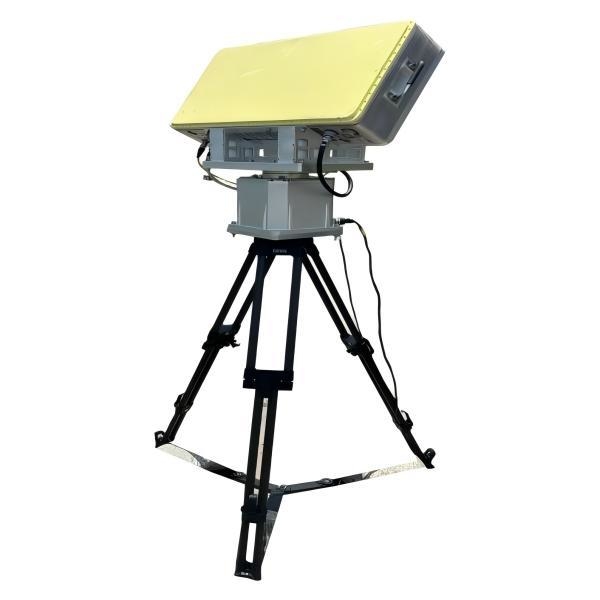

O LKXR-XD107 é um radar de vigilância de baixa altitude na banda X que combina uma varredura de elevação AESA unidimensional com rotação mecânica de azimute de 360°. Ele detecta, localiza e rastreia alvos em movimento no solo, helicópteros em voo baixo, UAVs e embarcações de superfície — mesmo em ambientes com forte clutter de solo — fornecendo dados de alvo em tempo real aos operadores.
Ⅱ. Principais Pontos de Venda
• Detecção de longo alcance de “baixo-lento-pequeno”: ≥5 km em drones de 0,01 m², ≥12 km em alvos de 1 m²
• Mais de 200 rastreios simultâneos com alta taxa de atualização
• Ampla cobertura de elevação (−10°–40°) com inclinação ajustável para diversos terrenos
• Algoritmos robustos anti-clutter garantem operação confiável em áreas urbanas, costeiras e montanhosas
• Compacto e leve: sistema total ≤52 kg, implantável por dois soldados em <15 min
Ⅲ. Especificações
|
Parâmetro
|
Valor
|
|
Tipo de Radar
|
Varredura AESA 1-D (elevação) + azimute mecânico
|
|
Banda de Frequência
|
Banda X
|
|
Cobertura de Azimute
|
0–360°
|
|
Cobertura de Elevação
|
−10°–40° (varredura eletrônica ±60° design)
|
|
Velocidade de Rotação da Antena
|
12 rpm / 15 rpm selecionável
|
|
Alcance de Detecção (Pd=0,8
|
Pfa=10⁻⁶)
≥5 km (0,01 m²) / ≥10 km (0,1 m²) / ≥12 km (1 m²)
|
|
Alcance Cego
|
180 m
|
|
Resolução / Precisão do Alcance
|
10 m / ≤5 m RMS
|
|
Resolução / Precisão do Azimute
|
3° / ≤0,5° RMS
|
|
Resolução / Precisão da Elevação
|
7° / ≤0,5° RMS
|
|
Precisão da Velocidade
|
≤0,4 m/s
|
|
Velocidade Radial do Alvo
|
1–80 m/s
|
|
Máximo de Rastreios Simultâneos
|
≥200
|
|
Potência de Transmissão
|
160 W
|
|
Tamanho Front-end
|
700 × 385 × 160 mm
|
|
Peso do Sistema
|
≤30 kg (front-end) + ≤22 kg (pedestal)
|
Ⅳ. Características do Produto
• Varredura híbrida AESA + mecânica oferece cobertura de círculo completo sem zonas cegas
• Medição de alta precisão: alcance ≤5 m RMS, azimute/elevação ≤0,5° RMS
• Autoteste integrado e isolamento de falhas até LRU
• Transmissor de estado sólido para alta MTBF e baixa manutenção
• Eletrônicos com classificação IP65 resistem a ambientes agressivos (−40 °C a +55 °C, 95 % UR)
